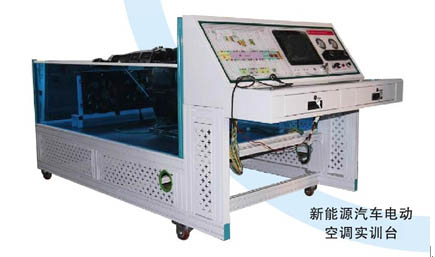

HY-QCX401新能源汽車電動空調實訓臺
一、產品簡介：
電動汽車電動空調實驗設備，由電動汽車正廠配件，包含所有汽車電控空調所需運行附件。能正常運行空調系統的所有工作。制冷制熱均能正常工作。并輸出所需目標溫度。是汽車專業技術培訓設備之一。
二、結構組成：
設備由一體化實訓臺；觸控顯示控制中心、檢測系統、云平臺網絡考核系統、設備控制臺、控制系統軟件、新能源電動空調泵、冷凝器、蒸發箱、各種溫度傳感器、執行器控制機構、干燥瓶、電子扇、控制開關、電控單元、自診斷系統。PTC加熱系統溫度控制單元、溫度設定系統以及相應的附件等組成。
三、主要功能
1、空調各相關系統按合理位置排布，能直觀展示汽車空調系統和相關工作附件的結構組成與連接關系；
2、接通運行開關，能正常演示空調系統動、靜態及各種工況，滿足汽車新能源汽車電動空調系統的實際操做及故障診斷與排除的教學需要�？照{(diào)系統制冷制熱工作正常。
3、觸控顯示控制中心, 觸控顯示控制中心可顯示空調系統的各項數據。
4、測面板上繪有高清空調系統相關電路原理圖、提供識圖、讀圖、繪圖等技能。檢測面板上,外接接線端子,可以通過端子，測量空調系統元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
5、檢測控制臺面板上,外接接線端子,可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
6、高低壓側系統壓力表，實時顯示高壓側、低壓側的壓力實際值。LED指示燈實時顯示各個執行器的工作情況。
7、啟動設備，觸控顯示控制中心，可三維維動畫演示空調系統的各種工作狀態，與本設備同步。
8、啟動設備，觸控顯示控制中心,可三維演示空調系統的內部結構與拆裝分解，與本設備同步。
9、內置診斷系統，可診斷整車所有系統。
10、內置原廠維修手冊，原車電路圖、空調實訓指導書、新能源數據庫等。
11、演示空調系統工作原理，電動空調系統的數據檢測與診斷分析，可做各種試驗。
12、云平臺網絡考核系統，可以通過手機或PC機登錄后臺，進行遠程空調故障考核設置。提供空調系統故障故障診斷與排除實功能。
13、點擊零部件名稱，相應的部件將點亮彩燈。提供系統原件認知實訓。
14、實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠
四、實訓項目：
1.電動汽車汽車電動空調的零件了解、認知實訓
2.電動汽車電動空調運行所需條件分析與檢測
3.電動汽車電動空調CAN通訊系統檢測認知實訓臺
4.電動汽車汽車電動空調的使用及操作實訓。
5.電動汽車汽車電動空調制冷系統的工作原理的實訓
6.傳感器的工作原理、電路分析、元件測量等實訓。
7.各種溫度信號的對空調系統的影響、故障診斷與排除實訓；
8.系統壓力對電動汽車汽車電動空調系統的影響實驗、故障診斷與排除，
9.執行器的工作原理、電路分析、元件測量等實訓
10.電控單元的工作原理、電路原理及控制理論的實訓。
11.壓縮機的內部結構原理實訓
12.壓縮機控制條件的測控實驗；
13.鼓風機的故障診斷與排除實訓
14.電動汽車汽車電動空調的冷媒排放，抽空，加注實訓
15.電動汽車汽車電動空調的管路拆裝、連接接實訓。
16.電動汽車汽車電動空調系統的高低壓力的檢測及故障判斷
17.電動汽車汽車電動空調的自診斷實訓
制作工藝：制作工藝
采用優質透明廣告板，經雕刻機器進行標準化開孔，再由新的的打印噴涂技術，使面板達到開孔標準、無毛邊、矩形孔無誤差的高要求標準。噴涂效果達到顏色鮮艷，不褪色、防潮，耐高溫、耐油污，且不需任何保護措施，即能達到經久耐用的的目的。加工完成后的檢測面板再以?xún)?nèi)嵌式工藝安裝。使面板和箱柜接在看不到安裝螺絲的情況下，接觸緊密，無縫隙、無松動。
2、設備臺架：
優質國標鋁型材，經過清洗處理后進行高溫噴涂，外表美觀整潔、耐油污。易于日常的清潔維護。防護隔板為一次沖壓而成，并噴涂9003。顏色鮮明美觀大方。檢測面板上箱標準化制作，國標鐵板沖壓，隱藏式安裝孔位，內嵌式安裝工藝。無需打磨既做到表面無焊點，不割手的出廠要求。四周為亞克力護板，上部安裝有U型槽。超低重心，超靜音萬向腳輪。
五、技術參數：
1.外形尺寸：2500*1200*1200
2.觸控顯示控制中心
3.屏幕尺寸: 12寸
4.硬盤容量: 64GB
5.硬盤接口: SATA2
6.硬盤轉速: 7200轉
7.顯存容量: 2GB及以上
8.操作系統: Windows 7
9.空調類型：膨脹閥
10.壓縮機種類：電動
11.空調控制方式：手動
12.工作電壓范圍：220V-420VDC
13.系統電壓：84VDC
14.實際輸入功率;1000-1500w
15.控制電源電壓范圍：9-15VDC
16.控制電源最大輸入電流5000MA
17.電機類型：直流無刷無傳感器電機，6極
18.最大使用轉速:3500prm
19.最小使用轉速：1500prm
20.轉速誤差：﹤1%
21.排量：27CC/rev
22.制冷劑：R134a
23.冷凍油RL68H：（POE68）
24.最大制冷量：2500W
25.控制臺:1200*600*500
26.工作臺:1200*500mm
|
