HY-QCX206B混合動力汽車電動機解剖

一、產品簡介

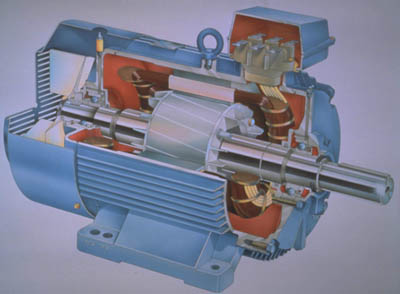

該設備采用混合動力電機總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示電機內外部結構和部件的運動情況，適用于電機原理和機械機構的教學。
二、混合動力汽車電動機解剖|新能源解剖系統功能特點
1.采用原廠電機實物總成進行機構切剖，充分展示電機構部分的內外結構。
2.對電機各機械剖面采用不同顏色的油漆進行噴涂。
3.由可調轉速的單相齒輪減速電機帶動電機做低速運轉，真實演示電機內部機械部件的運動過程。
4.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
三、技術規格
外形尺寸：800×600×1400mm(長×寬×高)
動力電源：220V±10% 50Hz
單相齒輪減速電機：
額定電壓：AC 220V 50Hz
額定功率：250W
額定轉速：0-15轉/分
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
