HYK-870D型 電子技術綜合實訓考核裝置

　 電子技術綜合實訓裝置是我公司根據教育部 “ 振興 21 世紀職業教育課程改革和教材建設規劃 ” 的要求，按照職業教育的教學和實訓要求而研發的綜合實訓考核裝置，裝置綜合性強，實訓內容豐富。適用高職、中職、中專、職校 “ 數字電子技術 ”“ 模擬電子技術 ” 等課程的實訓大綱要求，其是學校新建或擴建實訓室，迅速開設實訓課程的 新一代電工電子實訓考核裝置 。

一、技術性能
1 、輸入電源：三相四線～ 220V±10% 50Hz
2 、溫度： -10℃ ～ + 40℃ ，相對濕度＜ 85% （ 25℃ ）
3 、裝置容量：＜ 0.5KVA
4 、重量： 120Kg
5 、外形尺寸： 1400mm × 700mm × 1500mm
二、實訓裝置基本配置及功能

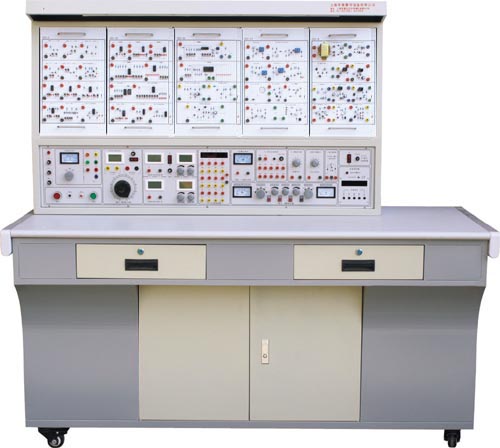

本實訓設備主要由實訓屏、實訓掛箱、實訓桌等組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供直流電源、函數信號發生器、測試儀表及實訓器件等。
1 、電源部分：電源輸入時信號燈亮，開啟單相漏電開關 , 實訓臺開始工作。
1.1 交流電源
1.1.1 提供低壓交流電源： 0V 、 6V 、 10V 、 14V 插頭各一路及中心插頭 17V 兩路。
1.1.2 提供 0-240V 連續可調交流電源，經整流環節同時可得 0-250V 直流電源，有表指示。
1.2 、直流電源：
1.2.1 四路固定直流電源： ±12V 、 ±5V ，每路均有短路、過載保護功能。
1.2.2 二路互相獨立的 0 -30V 連續可調恒流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流 2A ，具有預設限流和保 護功能，自動恢復功能。將兩路 0-30V 電源通過適當?shù)倪B接，可得到輸出 0 ～ ±30V 連續可調或 0-60V 連續可調電源。
2 、函數信號發生器：輸出正弦波、矩形波、三角波
2.1 頻率范圍： 5Hz-550KHz ，含五個頻段。
2.2 頻率指示：由 Hz 表直接讀出。
2.3 電壓輸出范圍：正弦波 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz
三級衰減： 0db ， 20db ， 40db ，具有連續細調
矩形波： 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz ，幅度連續可調
三角波： 5Hz-250KHz ＞ 1V
3 、連續計數脈沖：輸出頻率 0.5-300KHz 。
4 、單次脈沖：每次可輸出一對正負脈沖。
5 、音頻功率放大器：輸入音頻電壓不低于 10mV ，輸出功率不小于 1W ，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
6 、七段譯碼器： 6 組七段譯碼器及對應譯碼顯示數碼管。
7 、邏輯電平顯示： 8 位 LED 顯示
8 、邏輯電平開關： 8 位開關電平輸出
9 、智能數顯直流數字電壓表 1 只： 采用 ICL 公司高性能 AD 轉換器配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍： 0-200V 。手動量程為： 2V 、 20V 、 200V 。測量精度為 0.5 級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
10 、智能數顯直流數字電流表 1 只：采用 ECL 公司高性能 AD 轉換器配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍： 0-2000mA 。手動量程為： 20mA 、 200mA 、 2000mA 。測量精度為 0.5 級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
（二）實訓掛箱
1 、 DZJ-01 三極管放大電路
2 、 DZJ-02 場效應管及負反饋放大電路
3 、 DZJ-03 集成運算放大器應用（一）
4 、 DZJ-04 集成運算放大器應用（二）
5 、 DZJ-05 集成運算放大器應用（三）
6 、 DZJ-06 振蕩電路和功放電路
7 、 DZJ-07 直流穩壓電源電路
8 、 DZJ-08 數字電路實訓掛箱
9 、 DZJ-09 綜合實訓掛箱
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
三、實訓項目
（一）模擬電路基本技能實訓

（二）數字電路基本技能實訓

（三）綜合電路實訓

產品系列：
